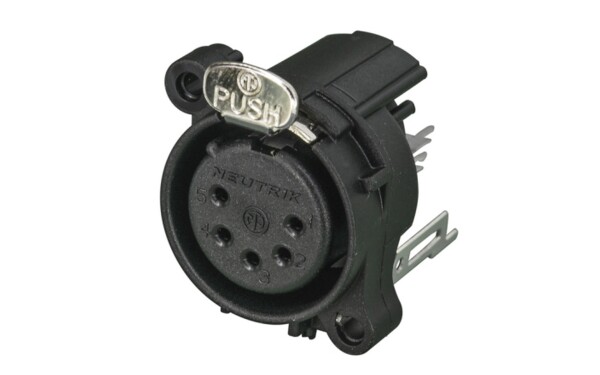

Artikelinfos im Detail Prise XLE femelle à 5 broches, mise à la terre : contact de masse séparé de la coque du connecteur et du panneau frontal, montage PCB vertical. Il s’agit donc d’une prise à la pointe de la technologie. Corps arrondi du connecteur XLR PCB fabriqué en plastique Ce dispositif est de taille très réduite et possède une densité d’intégration parmi les plus élevées (23 mm entre les points centraux). Contacts de nouvelle conception basés sur le type tulipe, avec placage à l’or et zone de connexion PCB étamée.
Caractéristiques techniques
Elektrisch
Kapazität zwischen den Kontakten ? 7 pF
Kontaktwiderstand ? 6 m?
Spannungsfestigkeit 1,5 kVdc
Isolationswiderstand > 10 G? (initial)
Bemessungsstrom pro Kontakt 3 A
Nennspannung < 50 V
Erdungsoptionen separater Erdungskontakt zum Gehäuse des Gegensteckers und zur Frontplatte
Mechanisch
Steckkraft ? 20 N
Ziehkraft ? 20 N
Lebensdauer > 1000 Steckzyklen
Kabelquerschnitt
Verkabelung vertikale Leiterplattenmontage
Verriegelungsvorrichtung Verriegelung Verriegelung
Einbaurichtung Hintere Montage
Fahrgestellform A
Montage der A-Schraube
Material
Kontakte Bronze (CuSn6)
Verriegelungselement Stahl Ck67
Gehäuse Polyamid (PA 6.6 30 % GR)
Umweltbewusst
Entflammbarkeit UL 94 HB HB
Normkonformität IEC 61076-2-103
Schutzart IP 40
Lötbarkeit gemäss IEC 68-2-20
Temperaturbereich -30 °C bis +80 °C
Kapazität zwischen den Kontakten ? 7 pF
Kontaktwiderstand ? 6 m?
Spannungsfestigkeit 1,5 kVdc
Isolationswiderstand > 10 G? (initial)
Bemessungsstrom pro Kontakt 3 A
Nennspannung < 50 V
Erdungsoptionen separater Erdungskontakt zum Gehäuse des Gegensteckers und zur Frontplatte
Mechanisch
Steckkraft ? 20 N
Ziehkraft ? 20 N
Lebensdauer > 1000 Steckzyklen
Kabelquerschnitt
Verkabelung vertikale Leiterplattenmontage
Verriegelungsvorrichtung Verriegelung Verriegelung
Einbaurichtung Hintere Montage
Fahrgestellform A
Montage der A-Schraube
Material
Kontakte Bronze (CuSn6)
Verriegelungselement Stahl Ck67
Gehäuse Polyamid (PA 6.6 30 % GR)
Umweltbewusst
Entflammbarkeit UL 94 HB HB
Normkonformität IEC 61076-2-103
Schutzart IP 40
Lötbarkeit gemäss IEC 68-2-20
Temperaturbereich -30 °C bis +80 °C
