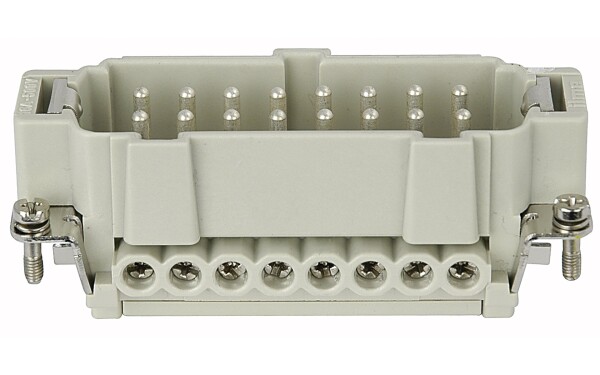

16p. Insert Male

Numéro d'article: HL90717 Code barre – EAN: 8717748029737 catégorie: Fiches électriques

Product description
Model Male insert
Version Screw terminal connections
Series JNE
Product type With male contacts
Variant With plate
Family JEI® inserts
Size Size "77.27"
N. of poles 16 poles +

Technical data
Current 16 A (A.C. and D.C.)
Voltage 500 V
Rated impulse withstand voltage 6 kV
Pollution degree 3
Wire cross-section 0,50 mm² - 4,00 mm²
AWG size 20 - 12
Operating temperature range (min, max) -40°C … +125°C
Contact type Tin plated
Mating cycles ? 200
IP degree of protection IP20 without enclosure, IP65/IP66/IP68/IP69 with enclosure
PE wire cross-section 0,14 - 4 mm2; AWG 20 - 12

Further technical details
Characteristics according to EN 61984 16A 500V 6kV 3; 16A 400/690V 6kV 2
Insulation resistance ? 10 G?
Rated voltage according to UL/CSA 600V
UL 94 flammability rating V-0
Weight 82,00 g

Approvals / Standards
Reference standard EN 61984:2009-06
Quality mark DNV-GL, EAC
Conformity CQC, CE

disponible

Temps de livraison: 6 - 7 jours ouvrables

15.85 CHF

inclus 8,1% USt. , plus

Payer en toute sécurité:

Stifteinsatz, Gr.77.27, 16P+PE, Zinn, Schraubanschluss, 16A, 500V, JEI®

Produktbeschreibung
Modell Stifteinsatz
Ausführung Schraubklemmenanschlüsse
Baureihe JNE
Produkttyp mit Stiftkontakten
Variante mit Platte
JEI® Einsätze der Familie
Grösse Grösse Grösse "" 77.27 "".
Anzahl der Pole 16 Pole +

Technische Daten
Strom 16 A (A.C. und D.C.)
Spannung 500 V
Bemessungsstossspannungsfestigkeit 6 kV
Verschmutzungsgrad 3
Leitungsquerschnitt 0,50 mm² - 4,00 mm².
AWG Grösse 20 - 12
Betriebstemperaturbereich (min, max) -40°C .... +125°C
Kontaktart Verzinnt
Steckzyklen ? 200
IP-Schutzart IP20 ohne Gehäuse, IP65/IP66/IP68/IP69 mit Gehäuse
PE-Leitungsquerschnitt 0,14 - 4 mm2; AWG 20 - 12

Weitere technische Details
Eigenschaften nach EN 61984 16A 500V 6kV 3; 16A 400/690V 6kV 2
Isolationswiderstand ? 10 G?
Bemessungsspannung nach UL/CSA 600V
Brennbarkeitsklasse nach UL 94 V-0
Gewicht 82,00 g

Zulassungen / Normen
Referenznorm EN 61984:2009-06
Qualitätszeichen DNV-GL, EAC
Konformität CQC, CE, CE
