Alle Variationen zu diesem ArtikelBeschreibung

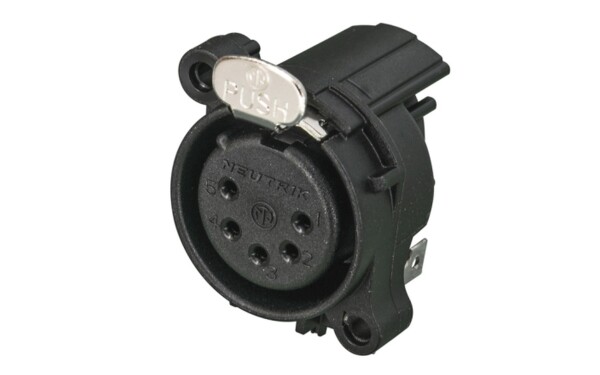

Artikelinfos im Detail 5-polige XLR-Buchse, Erdung: separater Massekontakt am Gegensteckergehäuse und an der Frontplatte, horizontale Leiterplattenmontage. Einbaubuchse nach dem neuesten Stand der Technik. Rundes Kunststoffgehäuse zur Panelmontage. Diese Buchsen mit kleinstem Einbaumass bieten eine sehr hohe Packdichte (23 mm zwischen den Steckerzentren). Neu konstruierte, vergoldete Tulpenkontakte und verzinnter PCB-Anschlussbereich.
Technische Daten
Elektrisch
Kapazität zwischen den Kontakten ? 7 pF
Kontaktwiderstand ? 6 m?
Spannungsfestigkeit 1,5 kVdc
Isolationswiderstand > 10 G? (initial)
Bemessungsstrom pro Kontakt 3 A
Nennspannung < 50 V
Erdungsoptionen separater Erdungskontakt zum Gehäuse des Gegensteckers und zur Frontplatte
Mechanisch
Steckkraft ? 20 N
Ziehkraft ? 20 N
Lebensdauer > 1000 Steckzyklen
Kabelquerschnitt
Verkabelung vertikale Leiterplattenmontage
Verriegelungsvorrichtung Verriegelung Verriegelung
Einbaurichtung Hintere Montage
Fahrgestellform A
Montage der A-Schraube
Material
Kontakte Bronze (CuSn6)
Verriegelungselement Stahl Ck67
Gehäuse Polyamid (PA 6.6 30 % GR)
Umweltbewusst
Entflammbarkeit UL 94 HB HB
Normkonformität IEC 61076-2-103
Schutzart IP 40
Lötbarkeit gemäss IEC 68-2-20
Temperaturbereich -30 °C bis +80 °C
Kapazität zwischen den Kontakten ? 7 pF
Kontaktwiderstand ? 6 m?
Spannungsfestigkeit 1,5 kVdc
Isolationswiderstand > 10 G? (initial)
Bemessungsstrom pro Kontakt 3 A
Nennspannung < 50 V
Erdungsoptionen separater Erdungskontakt zum Gehäuse des Gegensteckers und zur Frontplatte
Mechanisch
Steckkraft ? 20 N
Ziehkraft ? 20 N
Lebensdauer > 1000 Steckzyklen
Kabelquerschnitt
Verkabelung vertikale Leiterplattenmontage
Verriegelungsvorrichtung Verriegelung Verriegelung
Einbaurichtung Hintere Montage
Fahrgestellform A
Montage der A-Schraube
Material
Kontakte Bronze (CuSn6)
Verriegelungselement Stahl Ck67
Gehäuse Polyamid (PA 6.6 30 % GR)
Umweltbewusst
Entflammbarkeit UL 94 HB HB
Normkonformität IEC 61076-2-103
Schutzart IP 40
Lötbarkeit gemäss IEC 68-2-20
Temperaturbereich -30 °C bis +80 °C
